做好這些使用準備,電壓擊穿測試儀想不高效都不行

更新時間:2023-02-02 11:53:15      瀏覽次數:3058

  在測試過程中,電壓擊穿測試儀可以為升壓和擊穿的過程繪制實時曲線,每次測試的升壓曲線都由不同的顏色組成。測試結束后,可以用參考材料對測試數據進行重復分析,可以在任何時候訪問當前和歷史測試數據,查看、編輯和修改參數。在測試過程中,可以隨時修改測試條件和存儲路徑,并自動存儲測試結果。在測試過程中,可隨時通過軟件判斷本次測試的有效性,便于對測試結果進行篩選。可設置操作密碼,保證專機由專門指定的人員操作,避免無關人員誤操作。

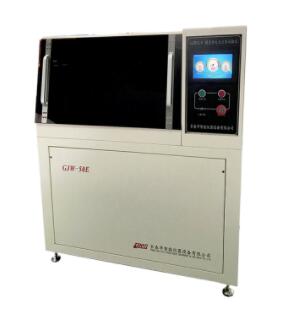

電壓擊穿測試儀


  做好以下這些使用準備,電壓擊穿測試儀想不高效都不行。

  1、測試前的準備工作。

 ?。?)打開測試儀右側的主電源開關,預熱15分鐘。

 ?。?)打開電腦,進入Windows系統。雙擊儀器軟件的快捷圖標,打開測試登錄界面,輸入登錄密碼,進入測試界面。

  2、交流和直流測試的切換

 ?。?)本儀器的高壓輸出為交流電壓。而直流則是通過對原電路中的高壓硅堆進行串聯,使測試電路為脈動的直流電壓。實現過程是,硅堆已在高壓變壓器的高壓絕緣塔內,高壓硅堆一般用短路極短路。當需要進行直流試驗時,取出短路桿,將高壓硅堆接入試驗回路。這時,電路電壓為脈動直流電壓。

 ?。?)前面板直流交流選擇按鈕。此按鈕的狀態不能改變?cè)O(shè)備輸出電壓的性質。按此按鈕可連接直流報警電路。囑咐用戶在打開箱門時需對高壓均壓球進行放電。轉動放電桿,使放電桿末端的銅球與高壓平衡球接觸。建議用戶每次接觸高壓平衡球的時間超過5秒鐘。

 ?。?)試驗的交直流電壓切換主要取決于高壓絕緣塔中的短路桿是否被取出來。當短路桿取出時,高壓均壓球上的電壓為直流電壓;當短路桿插入時,高壓均壓球上的電壓為交流電壓。短路桿的取出和插入請參考左邊的原理圖。

  (4)電壓擊穿測試儀在進行直流試驗時,計算機也應選擇直流狀態,否則測量結果不正確。
