電壓擊穿試驗儀的硬件與軟件安全設置說明

更新時間:2022-11-24 14:47:48      瀏覽次數:5641

  電壓擊穿試驗儀由計算機控制,通過人機對話,完成絕緣材料的工頻耐壓和工頻耐壓試驗。采用立式箱體結構,節省試驗室內占地空間,地腳采用滑輪結構,方便移動和擺放,避免同類廠家生產的臥式設備,安放時需要另配安裝臺的情況,占地空間大,移動不方便等缺點。本產品采用直流伺服電機加載減速機構,保證了新標準里面關于快、慢速試驗的要求,保證用戶可以自由選擇升壓速率。
  電子控制系統是通過PLC控制,數據采集方式通過光電隔離,有效解決試驗過程中的抗干擾問題,軟件操作使用方便,能夠?qū)崟r顯示動態曲線,同時升壓速率無級可調,可以根據自己的需要進行升壓速率調節,調節范圍在10V-5000V/S,使升壓速率做到勻速、準確,并能夠準確測出漏電電流的數據。

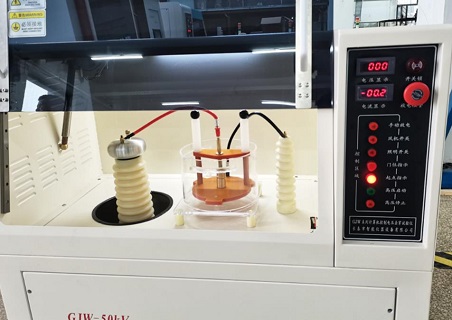

電壓擊穿試驗儀


  電壓擊穿試驗儀使用安全,其硬件安全設置如下:
  1、開關安全門(門開啟自動斷電);
  2、高壓啟動和高壓停止有單獨開關(與安全門聯動);
  3、升壓裝置有起點和終點限位開關;
  4、主機帶有單獨電壓、電流顯示功能保護;
  5、主機帶有試驗結束自動放電機構;
  6、人工控制的手動放電裝置有兩種(放電棒和按鈕開關放電);
  7、接地安全線檢測功能保護;
  電壓擊穿試驗儀軟件安全設置:
  1、高壓起點提示;
  2、放電機構位置檢測;
  3、時間保護:設置試驗時間(超過時間停止);
  4、高壓裝置運行提示(包含上升和下降);
  5、儀器電源未接通提示;
  6、高壓運行結束提示;
  7、高壓放電運行提示;
  8、電壓保護3個:終止電壓、量程電壓、峰降;
  9、電流保護:設置電流大?。ㄟ^流停止);過電流保護裝置有足夠的靈敏度,能夠保證試樣擊穿時在0.1S內切斷電源。
