歡迎來到長春市智能儀器設(shè)備有限公司網(wǎng)站!
咨詢熱線

4006611667

當(dāng)前位置:首頁  >  新聞中心  >  這些實驗條件都是轉(zhuǎn)矩流變儀需要注意的

這些實驗條件都是轉(zhuǎn)矩流變儀需要注意的

更新時間:2022-11-04 00:00:00      瀏覽次數(shù):4572

  這些實驗條件都是轉(zhuǎn)矩流變儀需要注意的包括進料量、溫度、轉(zhuǎn)速和時間。

  1、進料量。實驗開始時,物料從混合機上部的投料口加入混合室內(nèi),并受到頂部螺栓對物料施加的壓力。通過轉(zhuǎn)子外表面與混合室壁之間的剪切、攪拌和擠壓,轉(zhuǎn)子之間的揉搓和撕裂,轉(zhuǎn)子之間軸向的翻滾和揉搓,物料以轉(zhuǎn)子產(chǎn)生的連續(xù)變化的速度梯度和軸向力的形式被混合和塑化。顯然,混合室內(nèi)的物料量不足,轉(zhuǎn)子難以與物料充分接觸,無法達到較好的混合塑化效果。反之,如果加入的物料過量,部分物料集中在進料口,不能進入混合室進行均勻混合塑化或產(chǎn)生過大的阻力矩,會使儀器安全裝置工作,停止運轉(zhuǎn),中斷實驗。如果在實驗過程中去掉頂栓對物料的壓力作用,儀器的扭矩值沒有明顯變化,說明進給量基本合適。喂料量應(yīng)由混煉室的空腔容積、轉(zhuǎn)子容積、物料(固體或熔體)的密度和相應(yīng)的喂料系數(shù)計算確定。另外,為了保證測量的準(zhǔn)確性和重現(xiàn)性,原料的粒度和材質(zhì)也要均勻。

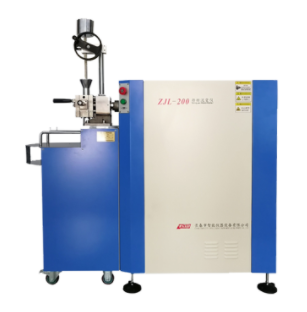

轉(zhuǎn)矩流變儀




  2、溫度與轉(zhuǎn)速。加熱溫度一般取物料的熔融溫度或成型溫度。如果轉(zhuǎn)矩流變儀選擇的溫度過低,會產(chǎn)生過大的阻力矩,導(dǎo)致安全裝置工作,使儀器停止運轉(zhuǎn)。但溫度過高時,聚合物鏈段活性增加,體積膨脹,分子間相互作用降低,流動性增加,粘度隨溫度升高而降低。物料在混合塑化過程中的細微變化不易表現(xiàn)出來,影響測試的準(zhǔn)確性。對于PS、PVC、PC等聚合物,由于粘流活化能很大,熔體粘度對溫度非常敏感。提高溫度可以大大降低熔體粘度,所以要注意溫度的控制和調(diào)節(jié),使測試結(jié)果準(zhǔn)確可靠。

  一般來說,用接近生產(chǎn)條件的成型溫度和螺桿轉(zhuǎn)速作為測試儀器的加熱溫度和轉(zhuǎn)子轉(zhuǎn)速,得到的材料扭矩-溫度-時間曲線可以更好地預(yù)測或解釋產(chǎn)品成型過程中出現(xiàn)的問題。另外,在利用動態(tài)熱穩(wěn)定性實驗研究材料的熱穩(wěn)定性效應(yīng)時,采用較高的溫度和轉(zhuǎn)速使分解反應(yīng)在短時間內(nèi)發(fā)生,可以縮短實驗時間。對于不同的高分子材料和不同的實驗?zāi)康?,必須選擇條件以獲得可靠的實驗結(jié)果。

  3、時間。轉(zhuǎn)矩流變儀時間要根據(jù)高分子材料的耐熱性、實驗中出現(xiàn)凝膠的時間和面積等來確定。一般來說,測試物料的加工流動性時,實驗時間應(yīng)設(shè)定在5min以內(nèi)。

長春市智能儀器設(shè)備有限公司
  • 地址:長春市凈月區(qū)銀錦路519號
  • 郵箱:645860818@qq.com
關(guān)注我們

歡迎您關(guān)注我們的微信公眾號了解更多信息

掃一掃
關(guān)注我們
版權(quán)所有©2020 長春市智能儀器設(shè)備有限公司All Rights Reserved    備案號:吉ICP備05002262號-7    sitemap.xml
管理登陸    技術(shù)支持:化工儀器網(wǎng)
