當前位置:首頁 > 產品中心 > 環境箱系列 > GDWSJ-100高低溫濕熱交變試驗箱
簡要描述:GDWSJ-100高低溫濕熱交變試驗箱型號及規格? 1.? 型號:GDWJ-100 2.? 工作室尺寸:500×400×500 3.? 外箱尺寸約:950×900×1650 4.? 溫度范圍: -40~150℃ 5. 濕度范圍:30~98%RH 6. 溫度波動度:±0.5℃ 7. 溫度均勻度:±2℃以內
產品分類
相關文章
Related Articles詳細介紹
一、GDWSJ-100高低溫濕熱交變試驗箱型號及規格
1. 型號:GDWJ-100
2. 工作室尺寸:500×400×500
3. 外箱尺寸約:950×900×1650
4. 溫度范圍: -40~150℃
5. 濕度范圍:30~98%RH
6. 溫度波動度:±0.5℃
7. 溫度均勻度:±2℃以內
8. 濕度偏差:±23%R.H
9.降溫速率:0.7~1℃/min
10.溫濕度控制范圍及降溫特性曲線
二、GDWSJ-100高低溫濕熱交變試驗箱結構及材質
1、內箱材質:SUS3042B高級不銹鋼板;
2、外箱材質:冷軋鋼板經防銹處理后靜電噴塑,顏色為電腦白;
3、保溫材質:超細玻璃保溫棉,保溫層厚度為100mm;
4、加熱器:不銹鋼鰭片散熱管,無觸點固態控制,使用壽命長;
三、GDWSJ-100高低溫濕熱交變試驗箱送風循環系統:
1. 運行方式:空氣強制循環方式;
2. 驅動裝置:中外合資祥明單相異步電機;
3. 循環裝置:翼式離心風輪;
4. 空氣循環方式:平面式單向循環;
四、GDWSJ-100高低溫濕熱交變試驗箱冷凍系統:
1. 壓縮機:法國 “泰康” 全封閉壓縮機;
2. 冷媒:美國杜邦環保型制冷劑R404
3. 冷凝器:風冷式盤管,風冷;
4. 蒸發器:鰭片多段式;
5. 干燥器:美國“ALCO”;
6. 膨脹閥:丹麥“DANFOUS”;
五、GDWSJ-100高低溫濕熱交變試驗箱濕度發生及控制系統
1、加濕方式:表面蒸發方式;
2、加濕器: (I)型電熱器,不銹鋼筒體并附玻璃觀察窗及清洗口;
3、濕度測量方法:干濕球溫度測量法;
4、補水系統:進口電子液位控制器,電子式自動補水;
5、存水裝置:10L內置式固定水箱供水,泵式控制。
六、 GDWSJ-100高低溫濕熱交變試驗箱功能強大的溫濕度測控系統

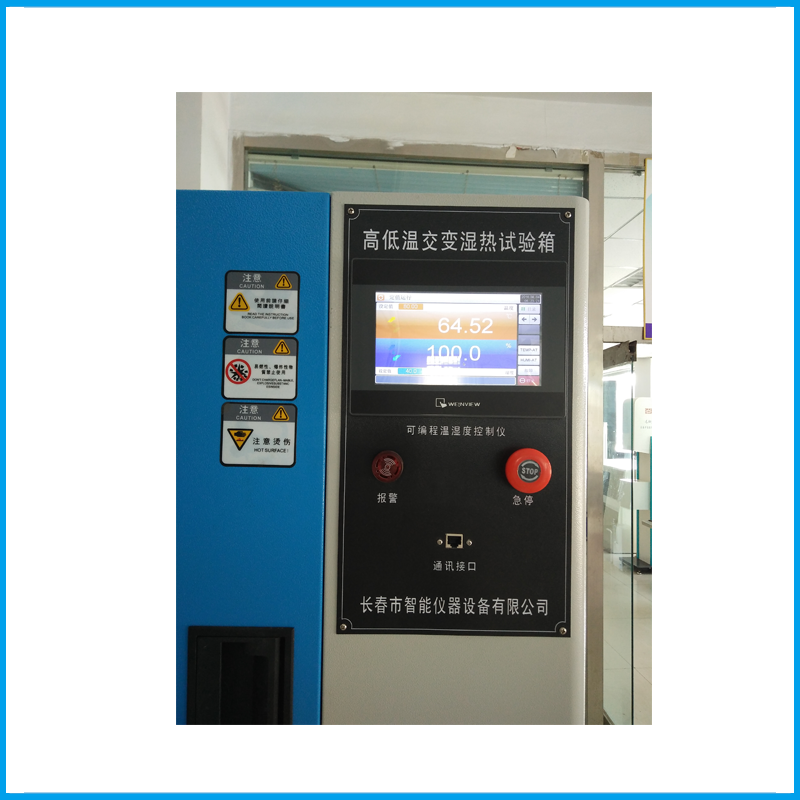

本設備采用中國臺灣“屏通”TH4310 彩屏液晶顯示觸摸屏可編程溫控儀;
1.1 控制器采用全中文菜單操作方式
1.2 最小顯示分辨率0.01℃。
1.3 運行方式:定值和程序運行
1.4 控制方式:連續PID控制
1.5 可設定曲線不少于30條程序曲線,每條曲線最大設定不少于800步,一次可連接不少于6個程序,最多可做不少于10個的連接,單一程序可做不少于999次的重復試驗。
1.6 可設定斷電恢復設定,包括:斷電后程序終止執行、斷電后程序從斷電連續運行。
1.7 可實時顯示程序的運行時間、段數、剩余時間、重復次數:可顯示試驗數據,包括設定溫度、實測溫度、總運行時間、段運行時間、段剩余時間、加熱狀態、日歷時間等;溫度直接數字顯示。
1.8 在設定程序時,可編寫程序名稱,以方便查尋。
1.9 當出現故障時,控制器LCD觸摸屏可顯示出現的故障編號,用戶可方便的根據故障編號查找故障的原因。
1.10 具有多種報警功能選擇,包括:絕對值報警、偏差報警等。
1.11具有人機對話功能,可通過標準配置RS232通訊接口擴展其功能,實現對設備的遠程監控,選配網絡接口(LAN)
1.12 可進行程序的跳步和連接運行。
1.13 控制器具有多組PID參數,可將整個溫度范圍和濕度范圍分為多組PID進行控制,在設備的溫度控制范圍內可獲得最佳的控制效果,而不必對每個溫度控制點進行自整定或手動PID參數調整。
1.14 控制系統采用固態繼電器過零觸發,以降低噪音,減少污染,方便維修,提高控制精度。
1.15 在控制系統中需設有安全保護措施,包括:缺相保護、相序錯誤保護、相電壓不平衡保護、風機過載保護、超溫、斷電保護、機組高低壓保護、機組過載保護、機組過溫保護、漏電等保護。當其中任一項保護功能實現時,操作面板都會在LCD顯示屏顯示報警編號告知用戶出現的是何種故障并切斷主回路電源,待故障排除后才能啟動設備。
1.16 控制系統須設有方便用戶的操作面板,除電源和照明的操作按鍵外,其他操作只需在控制器中設定即可。
1.17 可預先在控制中儲存多條工藝曲線,當需要使用時只需調用而無須再次設置。
1.18在系統中除了主控制器外,還設置一獨立的超溫保護器,即使主控制器出現故障,超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。
1.19 在電氣控制系統中設有互鎖裝置,當循環風機沒有啟動或過載時制冷機組和加熱系統不能啟動,機組超高壓、超低壓、過載時制冷機組將被禁止。
1.20 具有PID自整定功能,即使操作人員對PID參數不熟悉,只要操作人員啟動控制器自整定,即可獲得當前設定溫度下的最佳效果。
1.21 具有定值和程序兩種模式選擇,用戶可根據不同工藝選擇不同運行模式。
1.22 程序設定中具有溫度和時間兩種事件輸出,用戶可以根據工藝的要求在不同的溫度段中設定不同的報警溫度。另外用戶還可以不同溫度段中設定是否開啟或關閉制冷,以便減少對制冷機組的磨損和節約能源。
