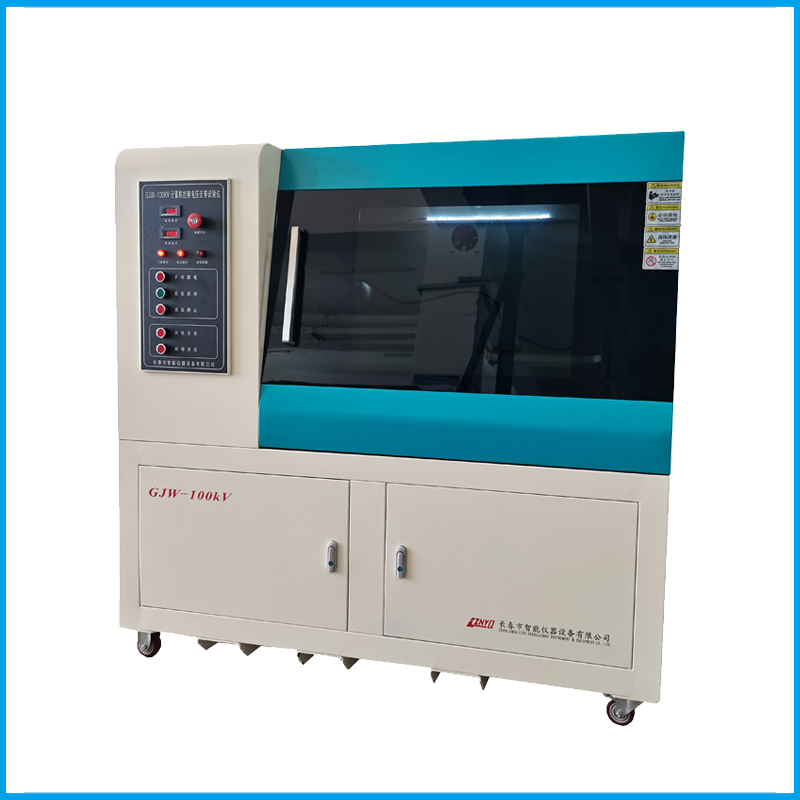

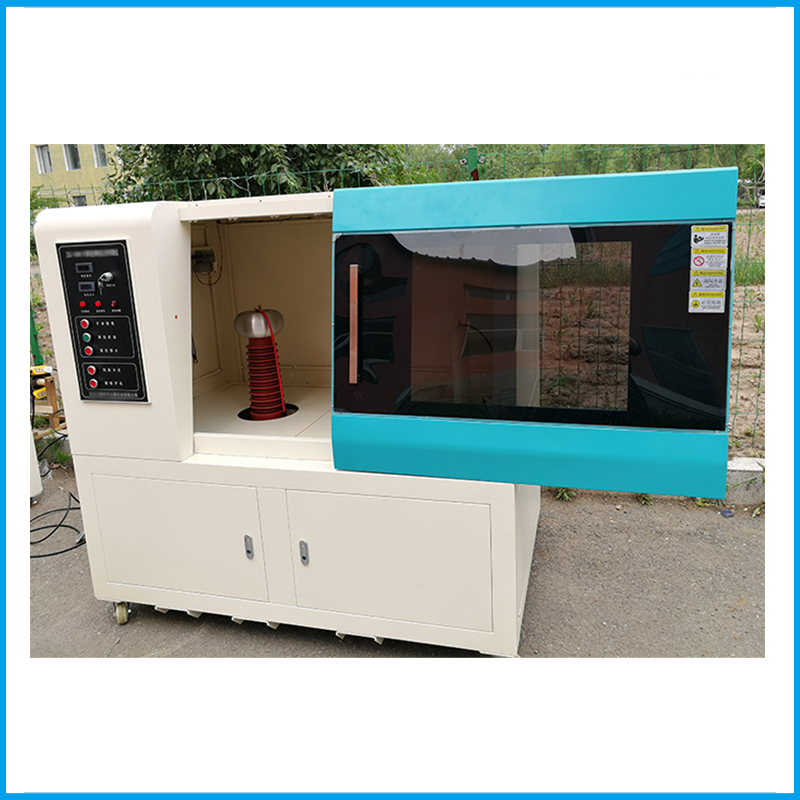

GJW-100KV計算機控制電壓擊穿強度試驗儀

簡要描述:電壓擊穿強度試驗儀GJW-100KV主要適用于固體絕緣材料如電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試;電壓擊穿強度試驗儀采用計算機控制,可對試驗過程中的各種數據進行快速、準確的采集、處理,并可存取、顯示、打印。

  • 產品型號:GJW-100KV
  • 產       地:長春
  • 更新時間:2024-05-10 09:35:52
  • 訪  問  量:21794

詳細介紹

  一、電壓擊穿強度試驗儀GJW-100KV的制造和檢驗標準:
  1、GB1408.1-2006《絕緣材料電氣強度試驗方法》
  2、GB1408.2-2006《絕緣材料電氣強度試驗方法 第2部分:對應用直流電壓試驗的附加要求》
  3、JJG 795-2004 《耐電壓測試儀檢定規程》
  二、適用的試驗方法標準:
  1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
  2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》
  3、GB12913-2008《電容器紙》
  4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》
  三 、應用范圍:
  主要適用于固體絕緣材料如電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試;該儀器采用計算機控制,可對試驗過程中的各種數據進行快速、準確的采集、處理,并可存取、顯示、打印。
  四 、GJW-100KV電壓擊穿強度試驗儀主要技術指標:
  1.輸入電壓:AC220V 50Hz
  2.輸出電壓:AC:0~100kV; DC:0~100kV
  3.輸出功率:10kVA
  4.測量誤差:≤ 2%
  5.升壓速率0.5kV/s~10kV/s
  6.耐壓時間:0~4(不擊穿的情況下一直穩定保持電壓)
  7.漏電流:1~30 mA可由計算機軟件自由進行設定
  8.電源:交流220V±10%的單相交流電壓和50Hz±1%的頻率
  9.試驗環境:溫度:15 ~ 30℃,相對濕度:0~85%能夠穩定運行。
  10. 外形尺寸:1570×1240×1850 mm
  11. 設備自重:約150kg
  12. 接地要求:儀器需要單獨接地,接地附合國家標準要求,金屬棒深埋地下至少要1.5米以下
  五、結構原理及性能特點:

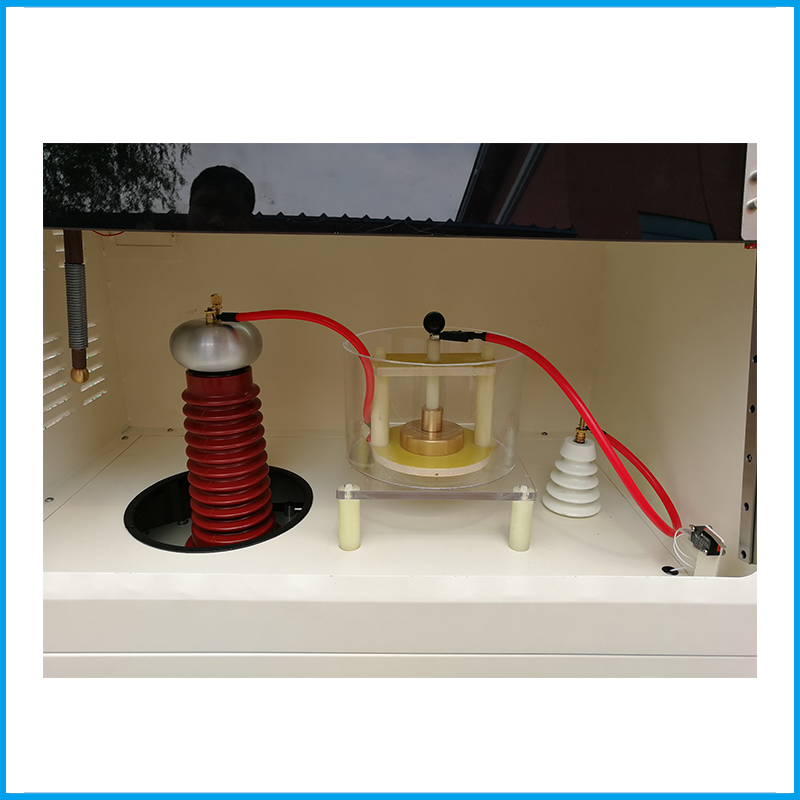

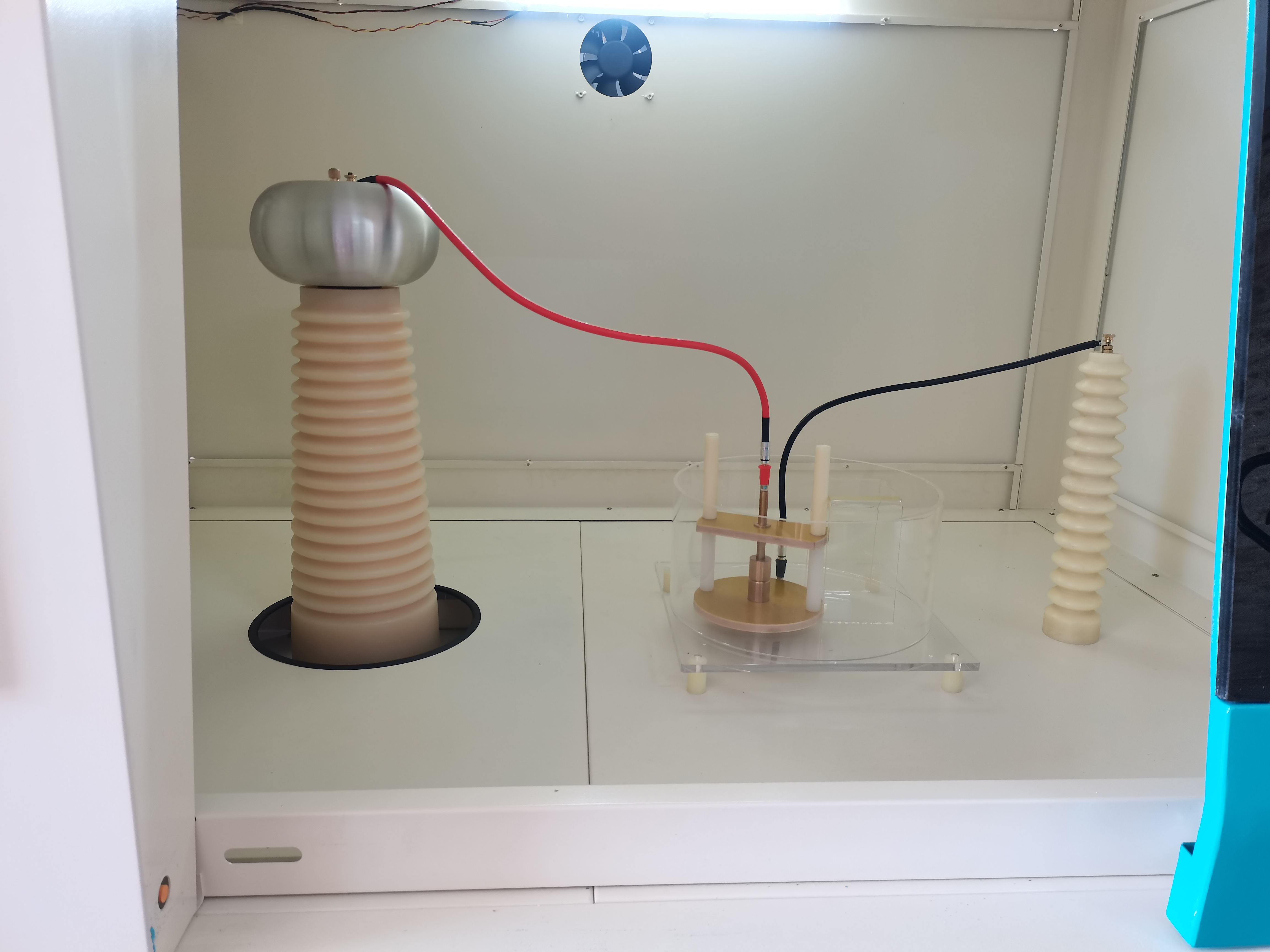

  本設備主要由:升壓系統(高壓變壓器)、測量系統、A/D轉換器、放電系統、電極、油箱、電極定位架、計算機數據處理系統、軟件等組成
  六、計算機系統及軟件包:

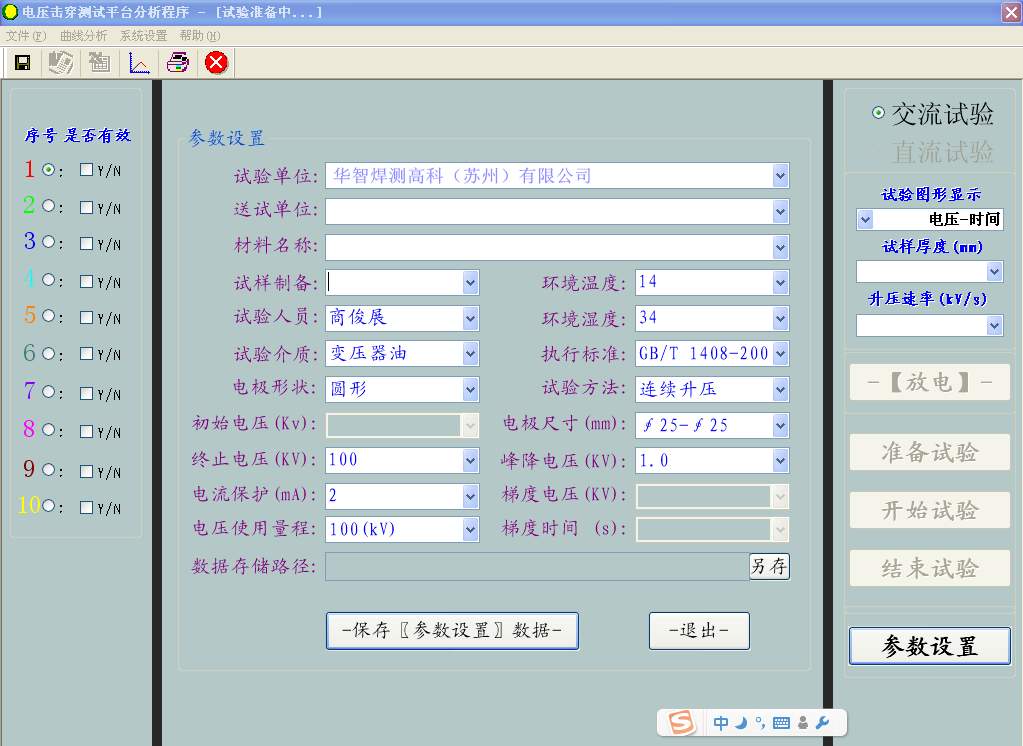

  試驗軟件是我公司新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。
  本儀器采用計算機控制,過人機對話方式,完成對、絕緣介質的工頻電壓擊穿,工頻耐壓試驗。

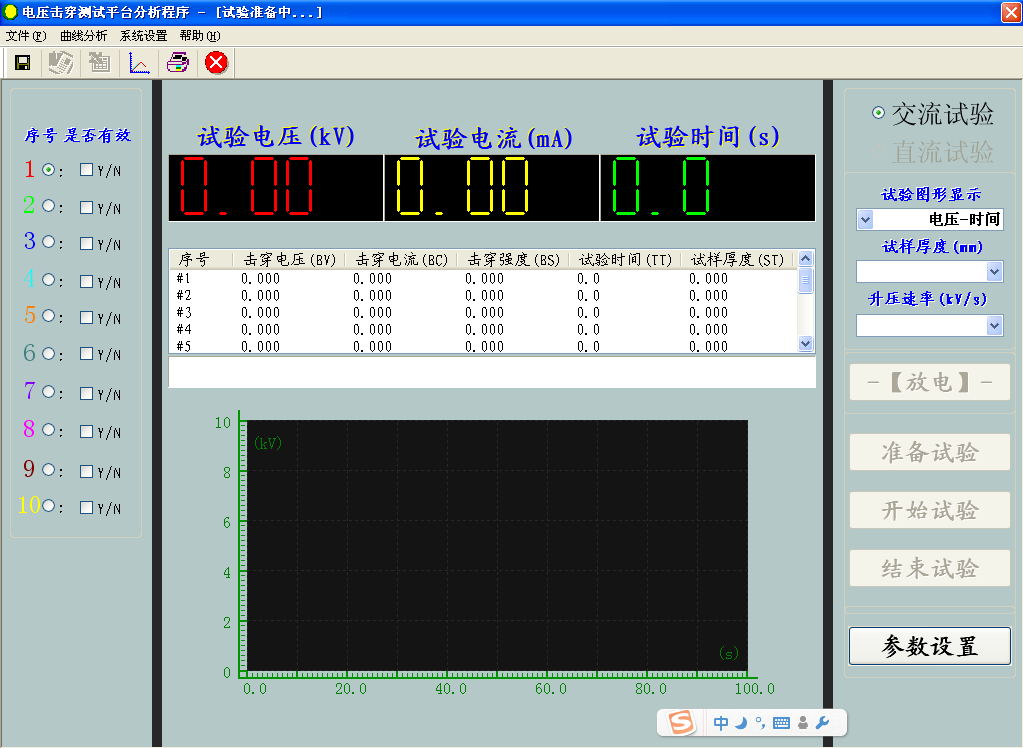

  1、試驗過程中可動態繪制出試驗曲線,試驗的曲線可以多種顏色疊加對比,局部放大,曲線上任意一段可進行區域放大分析;
  2、可對試驗數據進行編輯修改,靈活適用;
  3、試驗條件及測試結果等數據可自動存儲;
  4、試驗報告格式靈活可變,適用于不同用戶的不同需求;
  5、可對一組試驗中曲線數據的有效與否進行人為選定;
  6、試驗結果數據可導入EXECL,WORD文檔編輯;
  7、軟件設備人員管理功能,試驗人員可設置自己的試驗項目和試驗參數,設置自己的試驗內容后別人無法進入程序;
  8、過電流保護裝置有足夠的靈敏度,能夠保證試樣擊穿時在0.1S內切斷電源;
  9、儀器運行的持久性: 儀器可連續運行使用,不需為保護儀器而定期停機。
  七、GJW-100KV電壓擊穿強度試驗儀安全說明:
  1、設備要安裝單獨的保護地線。接保護地線,主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
  2、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注:因?yàn)橹绷髟囼?yàn)后不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害)。
  3、試驗放電裝置,隨主機為一體化,改進了以往單獨配備一根放電桿的功能。
  4、該試驗設備的電路設有多項保護措施,主要有:過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
  5、六級高壓安全斷電控制:
 ?、倏傠娫撮_關
 ?、诟邏簲嚯婇_關(鑰匙開關)
 ?、壅{(diào)壓器復位開關
 ?、茉囼?yàn)箱門安全開關
 ?、莞邏鹤儔浩鬏斎雮?cè)限流空開
 ?、蘼╇姳Wo(hù)開關
